Regulador de filtro de ar YT200

Descrição

O Regulador do Filtro de Ar, YT-200 (YT-205), recebe a pressão de ar principal e fornece o nível desejável para um posicionador ou outros dispositivos.

Característica do produto

●Manter o nível de pressão desejável, independentemente da flutuação da entrada de pressão.
●Corpo de alumínio aumenta a versatilidade do produto em diferentes ambientes.
● filtro de 5 mícrons classifica partículas minúsculas no ar.
●Está disponível a função de alívio que descarrega para a atmosfera se a pressão de saída for maior que a pressão de ajuste.

Rótulo

MODELO:Indica o modelo do produto, sufixo e opções (se houver)
SIZE:Indica o tamanho da porta de conexão de ar.
MÁX. SUPPLY:Indica o nível máximo de suprimento de ar.
ADJUST RANGE: Indica a faixa de ajuste.
PRODUCT NO.:Indica o número de série.

Cuidado de instalação

Ao instalar o produto, siga os procedimentos abaixo.
●Sempre use equipamentos de segurança e siga os procedimentos de segurança.
●O ar deve estar limpo e seco.
●Opere dentro da faixa de capacidade especificada do regulador no manual. Se excedida, o produto pode ser danificado e resultar em danos graves e acidentes.
●O produto pode apresentar mau funcionamento se algum dano for aplicado. Por favor, trate a unidade com cuidado apropriado.
●Para manutenção, solte o parafuso de drenagem em tempo hábil para extrair a água do interior.
●Filtro deve ser substituído em tempo hábil. O uso do filtro depende do ambiente/campo.
●Depois de ajustar a pressão, certifique-se de que o parafuso de ajuste esteja completamente apertado.

Especificação

Peças e Montagem

Por favor, conheça as principais peças do produto e as etapas de montagem para manutenção futura.

Lógica de operação

A pressão de ar está sendo fornecida à porta de saída girando o parafuso de ajuste no sentido horário, o que empurrará o diafragma e, em seguida, desconectará da haste e do disco. No caso de pressão maior do que o ajuste, a pressão empurra o diafragma e a pressão é liberada através do orifício na caixa da mola.

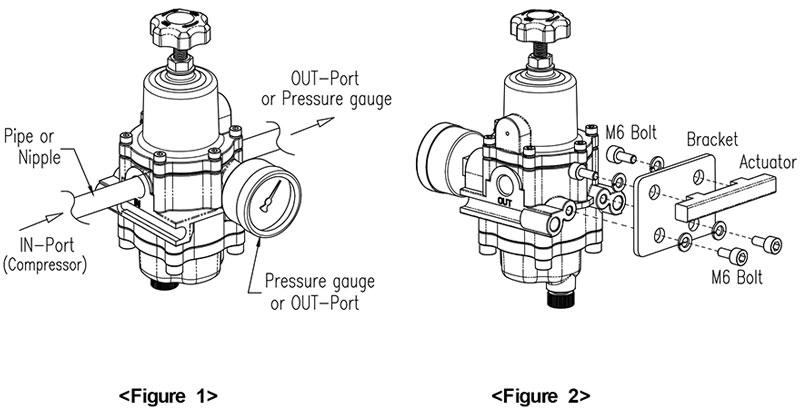

Conexão de tubulação

O YT-200 é usado para fornecer pressão constante ao posicionador, atuador, válvulas solenóides ou etc. Ele pode ser instalado sem um suporte, que pode ser instalado através da tubulação. Antes de conectar com a tubulação, certifique-se de que a tubulação esteja vazia e que o tamanho da tubulação seja apropriado para a capacidade necessária.

Se o YT-200 precisar ser instalado no suporte, faça um suporte de acordo com a dimensão do produto.
