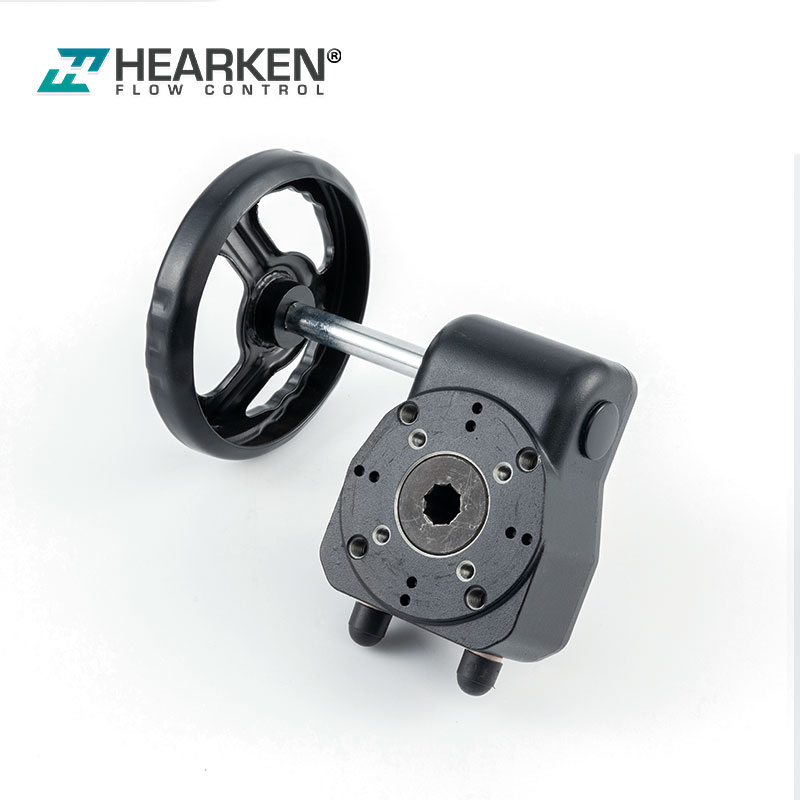

Caixa de engrenagens helicoidais HGB para válvula borboleta

Descrição

O dispositivo manual da válvula da série HGB adota engrenagem sem-fim e par de acionamento sem-fim. e rolamento de rolos de agulha de alto desempenho é instalado em ambas as extremidades do sem-fim, com estrutura compacta. Ao mesmo tempo, a exigência de impulso no processo de inversão positiva é assegurada, Grande torque, alta eficiência mecânica, tamanho pequeno, fácil operação e autotravamento confiável.

Principais características do produto

• Caixa de liga de alumínio de fundição de precisão
• As especificações são opcionais.
• Rolamento de rolos de pressão confiável
• Eixo de entrada em aço de alta resistência com proteção.
• Curso: 0-90° (± 5° graus ajustáveis)
• Construído em graxa para melhorar a vida útil.
• Limite mecânico ajustável.
• boa vedação

Conecte com a válvula

A caixa de engrenagens helicoidais da válvula da série HGB e a conexão da válvula usando o modo de conexão de flange, o tamanho do flange de conexão está em conformidade com os requisitos EN ISO 5210 ou DIN 3210, também podem ser personalizados de acordo com os requisitos do cliente.

Ambiente de trabalho

A caixa de engrenagens sem-fim de curso angular da série HGB é adequada para instalações industriais em várias regiões climáticas e temperaturas especiais. Possui estabilidade de operação confiável e garantia livre de manutenção a longo prazo. Ao mesmo tempo, nos esforçamos para fazer com que nossa caixa de engrenagens se adapte a uma variedade de ambientes hostis e melhore a estabilidade. Grau à prova d'água: o redutor da série HGB atende ao nível de proteção de vedação IP67 estipulado pela norma EN 60529. Temperatura de trabalho: a temperatura padrão da caixa de engrenagem helicoidal da série HGB é de -30 ℃ a + 120 ℃ (-22 ° F a + 250 ° F). Cor da tinta spray: a cor da tinta de superfície padrão da caixa de engrenagens sem-fim da série HGB é preta e vermelha (também pode ser personalizada de acordo com os requisitos do cliente)

Aplicação do produto

A caixa de engrenagens sem-fim da válvula da série HGB é um redutor de engrenagem sem-fim com rotação de 90°, fornecendo uma variedade de modelos de volante para a escolha dos clientes. adequado para válvulas de esfera, válvulas de borboleta e outras válvulas de rotação de 90 graus, também pode ser usado no defletor de fluxo e portão de ar da usina e outras ocasiões.

	Não.	Nome	Material
	1	Cobertura indicadora transparente	PC Pllycarton resina
	2	Parafuso	304
	3	Parafuso	304
	4	Cobrir	ADC12
	5	Engrenagem helicoidal	QT450
	6	Parafuso regulador	304
	7	Prateleira	aço 45#
	8	capa abafada	Borracha butadieno-acrilonitila
	9	manga do eixo	PZ2175 à base de cetona
	10	Rolamento plano	Liga de aço
	11	Habitação	ADC 12
	12	Rolamento plano	Liga de aço
	13	Esqueleto de vedação de óleo	Borracha
	14	Calço	304
	15	Parafuso	304
	16	Eixo	aço 45#
	17	Interruptor de limite
	18	anel tipo O	Borracha de butadieno-acrilonitrila

Observação:

1. A distância entre os centros dos furos rosqueados tipo flange opcional e o número de furos rosqueados atendem ao padrão ISO 5211.

2. furo do eixo opcional D, largura da chave BX profundidade do cubo T se não houver descrição especial GB/T 1095 - 2003 processamento.

3. Os diâmetros do volante são selecionados de acordo com os requisitos do cliente para o torque de saída e o torque de entrada real do operador. Caso não haja especificação especial, os diâmetros dos volantes são todos dispostos conforme esta tabela.

4. o fator de segurança estático é 1,5

Tipo de prensa de diâmetro do volante: Ds=2*M/Q

Na fórmula: Ds - diâmetro do volante (mm) M - torque de entrada (N. mm) Q - força circunferencial (N) atuando no volante, o valor padrão da API 6D é 360N.
