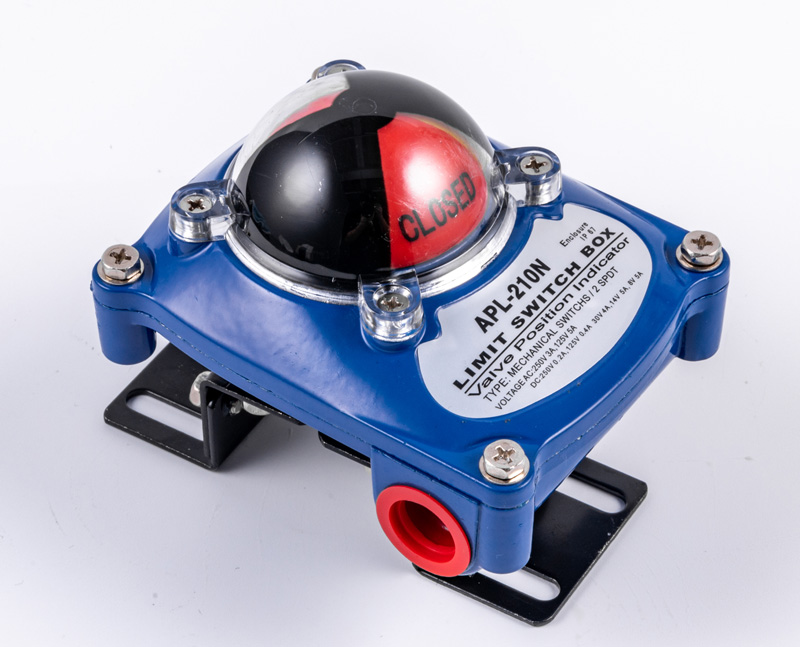

Qual é a classificação e o princípio de funcionamento da caixa de distribuição de limite de válvula?

1. Caixa de interruptores de limite mecânico

Normalmente, este tipo de interruptor é usado para limitar a posição ou o curso do movimento mecânico, de modo que a máquina em movimento possa parar automaticamente, inverter o movimento, movimento de velocidade variável ou movimento alternativo automático de acordo com uma determinada posição ou curso. Consiste em uma cabeça de operação, um sistema de contato e um invólucro. Dividido em ação direta (botão), rolamento (rotativo), microação e combinação.

Interruptor de limite de ação direta: o princípio de ação é semelhante ao do botão, a diferença é que um é manual e o outro é colidido pelo pára-choques da parte móvel. Quando o bloco de impacto na parte móvel externa pressiona o botão para fazer o contato se mover, quando a parte móvel sai, o contato é redefinido automaticamente sob a ação da mola.

Interruptor de limite de rolamento: Quando o ferro de parada (bloco de colisão) da máquina em movimento é pressionado no rolo do interruptor de limite, a haste de transmissão gira junto com o eixo rotativo, de modo que o came empurra o bloco de impacto e quando o bloco de impacto atinge uma determinada posição, ele empurra o micro movimento O interruptor opera rapidamente. Quando o ferro batente no rolo é removido, a mola de retorno redefine o interruptor de deslocamento. Este é um interruptor de limite de recuperação automática de roda única. E o interruptor de deslocamento do tipo rotativo de duas rodas não pode se recuperar automaticamente e, quando depende da máquina em movimento para se mover na direção oposta, a rolha de ferro bate em outro rolo para restaurá-lo.

Um microinterruptor é um interruptor de pressão acionado por pressão. Seu princípio de funcionamento é que a força mecânica externa atua na palheta de ação através do elemento de transmissão (pino de pressão, botão, alavanca, rolo, etc.), e após a energia ser acumulada até o ponto crítico, uma ação instantânea é gerada, então que o contato móvel no final da palheta de ação O ponto e o contato fixo sejam rapidamente conectados ou desconectados. Quando a força no elemento de transmissão é removida, a palheta de ação produz uma força de ação reversa e, quando o curso reverso do elemento de transmissão atinge o ponto crítico da ação da palheta, a ação reversa é concluída instantaneamente. A distância de contato do microinterruptor é pequena, o curso de ação é curto, a força de pressão é pequena e o liga/desliga é rápido. A velocidade de ação de seu contato móvel nada tem a ver com a velocidade de ação do elemento de transmissão. O tipo básico de microinterruptor é o tipo pino de pressão, que pode ser derivado do tipo de curso curto do botão, tipo de curso grande do botão, tipo de curso extra grande do botão, tipo de botão de rolo, tipo de rolo reed, tipo de rolo de alavanca, tipo de braço curto, braço longo tipo etc

O interruptor de limite de válvula mecânica geralmente adota o microinterruptor do contato passivo, e a forma do interruptor pode ser dividida em: SPDT de curso duplo de pólo único, SPST de curso único de pólo único, DPDT de curso duplo de pólo duplo.

2. Caixa de distribuição de limite de proximidade

O interruptor de proximidade, também conhecido como interruptor de deslocamento sem contato, pode não apenas substituir o interruptor de deslocamento por contato para completar o controle de deslocamento e proteção de limite, mas também ser usado para contagem alta, medição de velocidade, controle de nível de líquido, detecção de tamanho de peça, conexão automática de os procedimentos de processamento aguardam. Por ter as características de gatilho sem contato, velocidade de ação rápida, ação dentro de diferentes distâncias de detecção, sinal estável e sem pulso, trabalho estável e confiável, longa vida útil, alta precisão de posicionamento de repetição e adaptabilidade a ambientes de trabalho adversos, etc., Portanto, é amplamente utilizado na produção industrial, como máquinas-ferramentas, têxteis, impressão e plásticos.

Os interruptores de proximidade são divididos de acordo com o princípio de funcionamento: principalmente tipo de oscilação de alta frequência, tipo Hall, tipo ultrassônico, tipo capacitivo, tipo de bobina diferencial, tipo de ímã permanente, etc. Tipo de ímã permanente: usa a força de sucção do ímã permanente para acione o interruptor reed para emitir o sinal.

Tipo de bobina diferencial:

Ele usa a mudança de corrente parasita e campo magnético gerado quando o objeto detectado se aproxima e opera através da diferença entre a bobina de detecção e a bobina de comparação. Chave de proximidade capacitiva: É composta principalmente por um oscilador capacitivo e um circuito eletrônico. Sua capacitância está localizada na interface de detecção. Quando um objeto se aproxima, ele oscilará devido à alteração de seu valor de capacitância de acoplamento, gerando oscilação ou interrompendo a oscilação para gerar um sinal de saída. mais e mais mudança. Interruptor de proximidade Hall: Funciona convertendo sinais magnéticos em saída de sinal elétrico e sua saída possui uma função de retenção de memória. O dispositivo sensível magnético interno é sensível apenas ao campo magnético perpendicular à face final do sensor. Quando o pólo magnético S está voltado para o interruptor de proximidade, a saída do interruptor de proximidade tem um salto positivo e a saída é alta. Se o pólo magnético N estiver voltado para o sensor de proximidade, a saída é baixa. nível.

Interruptor de proximidade ultrassônico: É composto principalmente de sensores cerâmicos piezoelétricos, dispositivos eletrônicos para transmitir ondas ultrassônicas e receber ondas refletidas e interruptores de ponte controlados por programa para ajustar o alcance de detecção. É adequado para detectar objetos que não podem ou não podem ser tocados. Sua função de controle não é perturbada por fatores como som, eletricidade e luz. O alvo de detecção pode ser um objeto em estado sólido, líquido ou em pó, desde que possa refletir ondas ultrassônicas.

Interruptor de proximidade oscilante de alta frequência:

É acionado por metal, composto principalmente de oscilador de alta frequência, circuito integrado ou amplificador de transistor e dispositivo de saída. Seu princípio de funcionamento é: a bobina do oscilador gera um campo magnético alternado na superfície ativa do interruptor, quando um objeto de metal se aproxima da superfície ativa, a corrente parasita gerada dentro do objeto de metal irá absorver a energia do oscilador, causando o oscilador para parar de vibrar. Os dois sinais de oscilação e parada de vibração do oscilador são transformados em sinais de comutação binários após serem moldados e amplificados, e os sinais de controle de comutação são emitidos.

O interruptor de limite de válvula de indução magnética geralmente adota o interruptor de proximidade de indução eletromagnética do contato passivo, e a forma do interruptor pode ser dividida em: SPDT de curso duplo de pólo único, SPSr de curso único de pólo único, mas nenhum DPDT de curso duplo de pólo duplo. A indução magnética é geralmente dividida em 2 fios normalmente aberta ou normalmente fechada, e a 3 fios é semelhante ao SPDT de duplo lance unipolar, sem normalmente aberto e normalmente fechado.
