Atuador elétrico HEA pequeno quarto de volta com indicador visível alto

  1. Lar
  2. Produtos
  3. Atuador elétrico
  4. Atuador Elétrico de Quarto de Volta

Categorias de Produtos

HEA Electric Actuator
HEA Electric Actuator
HEA Electric Actuator
HEA Electric Actuator
HEA Electric Actuator

O atuador elétrico de um quarto de volta Hearken HEA tem um indicador visível alto que facilita a verificação da posição da válvula aberta ou fechada. o atuador elétrico é certificado por ATEX, SIL, CE, IP67 etc… O atuador está disponível para ligar/desligar ou modular. A engrenagem helicoidal de redução com travamento automático pode manter a última posição se a energia estiver desligada. Pode ser montagem direta nas diferentes válvulas.

Descrição

O atuador elétrico de um quarto de volta da série HEA é usado para controlar válvulas de rotação de 0 a 270 graus e outros produtos similares, como válvula borboleta, válvula de esfera, amortecedor, válvula de flapper, válvula de galo, etc. tratamento, transporte, peper, fabricação, usina e outras indústrias.

Acionado por energia de 380V/220V/110VAC OU 24V/110VDC, entradas de sinal de controle de 4~20mA ou 0~10 VDC, move a válvula para a posição correta e atinge o controle automático. O toque de saída máximo é de 2000 Nm

Principais características do produto

Projetado para pequenas aplicações de um quarto de volta.
Classe de proteção para IP67, NEMA4 e 6
O atuador pode automatizar as válvulas que requerem rotação de até 270 graus. Para ajudar a proteger os componentes e prolongar a vida útil do atuador, um protetor térmico anticondensação é fornecido para proteger o motor contra superaquecimento.

Parâmetros Técnicos e Especificações (Versão On/Off ou Modulação)

Modelo

Saída máxima

Torque (Nm)

Operativo

Tempo 90° (seg.)
220VAC/24VCC

Eixo de transmissão (mm)

Motor

(C)

Monofásico

corrente nominal (A)

220VAC/24VCC

Peso

(kg)

Mesa

Tamanho

Quadrado

Profundo

Redondo

Profundo

HEA003

30N.m

10//

9X9

13.5

Ø12,6

26

8

0,15//

2.5

F03/F05

11X11

15,5

HEA005

50N.m

30/15

11X11

15,5

Ø12,6

26

10

0,25/2,2

4.1

F05/F07

14X14

18

HEA008

80N.m

30/15

11X11

15,5

Ø15,78

26

10

0,25/2,2

4.1

F05/F07

14X14

18

HEA010

100N.m

30/15

14X14

18

Ø15,78

28

15

0,35/3,5

5.1

F05/F07

17X17

22,5

Ø 18,95

HEA015

150N.m

30/15

14X14

18

Ø18,95

28

15

0,37/3,5

5.1

F05/F07

17X17

22,5

HEA020

200N.m

30/15

22X22

26

Ø22,13

45

45

0,3/7,2

9.4

F07/F10

HEA040

400N.m

30/15

22X22

26

Ø28,48

45

60

0,33/7,2

9.4

F07/F10

HEA060

600N.m

30/15

27X27

32,5

Ø31,65

45

90

0,33/7,2

9.8

F07/F10

HEA080

800N.m

40/20

27X27

32,5

Ø31,65

45

180

0,47/11

15

F10/F12

HEA100

1000N.m

40/20

27X27

32,5

Ø31,65

45

180

0,47/11

15

F10/F12

HEA200

2000N.m

45/22

27X27

32,5

Ø31,65

45

180

1,5/15

15.3

F10/F12

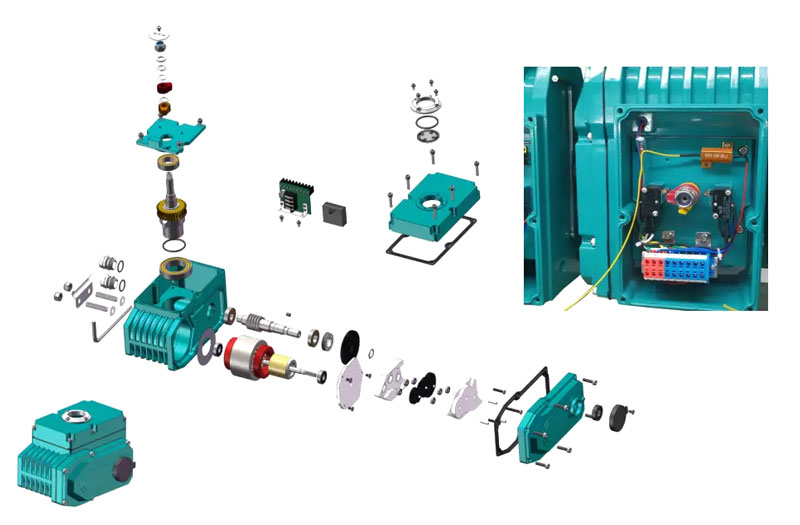

Recursos de desempenho

Função:

On/off ou modulação

Material

Habitação:

Liga de alumínio, pó epóxi revestido

Engrenagem:

Aço/alumínio bronze

Parafusos:

Aço inoxidável

Tampa do Indicador:

Policarbonato

Eixo/Adaptador:

Liga de aço

Selo:

NBR

Lubrificação:

Graxa à base de alumínio

Data Técnica

Fonte de energia:

24VCC,110VCA,220VCA

Motor:

Motor assíncrono tipo gaiola de esquilo

Interruptor de limite

SPDT,250VAC 10A,cada um para abrir e fechar posições

Rotação:

90° （±10°）outra rotação a pedido

Operação manual:

padrão de alça mecânica

Entrada do conduíte:

2 x M18

Temperatura operacional:

-20°C a + 70°C

Umidade ambiente:

Máx. 90% UR

Vibração testada:

XYZ10g,0,2~34Hz,30 minutos

Montagem:

ISO5211

Saída de Torque:

30Nm a 1000Nm (2000Nm a pedido)

Dispositivo de bloqueio automático:

Autotravamento por rosca sem-fim e engrenagem helicoidal

Opções Disponíveis
Aquecedor de ambiente, 7 ... 10 W (110/220 VCA)*
Proteção contra estol, proteção interna contra superaquecimento, aberto a 120oC / fechado a 97oC (± 5oC)*
Potenciômetro de realimentação de posição (1K ... 10K)*
Sensor de feedback de posição com saída de corrente (4 ... 20mA)*
Unidade de controle proporcional para controle de modulação
(sinal de entrada/saída, 4 ... 20mA, 1 ... 5 VCC, 1 ... 10 VCC)*
Unidade de controle de campo
(Interruptor de controle local abrir/parar/fechar, Interruptor de controle local/remoto)*
Auto-reinicialização por falha de energia

Dados padrão e técnicos
Indicador Tipo de cúpula (opção: luz LED interna) gabinete Nível à prova d'água IP67, NEMA4 e 6
Temperatura ambiente -20℃~+70℃ Fonte de energia AC110/220V 1PH±10% 50/60HZ.DC24V
Interruptores de Limite 2 abre/fecha+contato seco 2 abre/fecha Ângulo de viagem 90º±5°(Extensão até 270º)
Operação manual Chave hexagonal (Opção: Volante) Bloqueio Automático Fornece travamento automático por engrenagem helicoidal
Aquecedor 5W (110/230VCA,24VCC) Entradas de conduítes 2PF 1/2''(Opção:M20x1.5,NPT1/2'')
Lubrificação Graxa à base de alumínio (tipo EP) Revestimento Externo Pó seco, poliéster epóxi
Tratamento da superfície anodização Material Liga de alumínio, aço, liga de bronze

Teste para todos os atuadores

Todos os atuadores fabricados pela HEARKEN são testados individualmente. O teste é realizado para verificar o vazamento interno e externo. O ângulo de rotação e os valores de torque. Todas as carrocerias são marcadas com ano, mês de produção, tamanho e número de série.

Dimensão em mm

Dimensão básica do contorno do atuador (unidade: mm)

MODELO

x

Y

Z

A

NB

C

ND

E

F

G

H

EU

MXM

HEA003

123

100

115

Ø 50

4-M8

Ø36

4-M6

50

50

114

40

150

9X9

11X11

HEA005

161

121

125

Ø 70

4-M8

Ø50

4-M6

66

66

114

40

150

11X11

14X14

HEA008

188

145

127

Ø 70

4-M8

Ø50

4-M6

100

90

114

40

150

11X11

14X14

HEA010

188

145

127

Ø 70

4-M8

Ø50

4-M6

100

90

114

40

150

14X14

17X17

HEA015

188

145

127

Ø 70

4-M8

Ø50

4-M6

100

90

114

40

150

14X14

HEA020

233

170

153

Ø 102

4-M12

Ø70

4-M10

140

130

114

40

150

17X17

HEA040

233

170

153

Ø 102

4-M12

Ø70

4-M10

140

130

114

40

150

22X22

HEA060

233

170

153

Ø 102

4-M12

Ø70

4-M10

140

130

114

40

150

22X22

HEA080

268

255

164

Ø 125

4-M12

Ø102

4-M10

140

130

114

40

150

27X27

HEA100

268

255

164

Ø 125

4-M12

Ø102

4-M10

140

130

114

40

150

27X27
