Como fazer a instalação e manutenção de atuadores elétricos HEA?

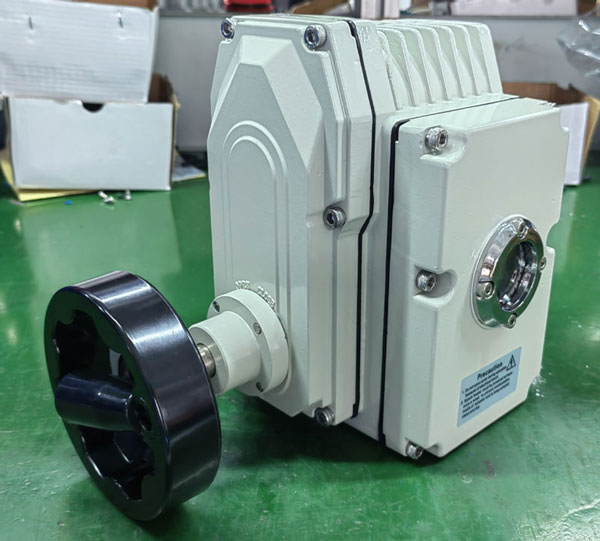

O atuador elétrico da série HEA é usado para controlar a rotação de 0°~270° das válvulas e outros produtos similares, como válvula borboleta, válvula de esfera, amortecedor, válvula de aba, válvula de torneira etc. Aplica-se amplamente a petróleo, produtos químicos, tratamento de água, transporte marítimo, fabricação de papel, usina de energia, aquecimento, indústria leve e outras indústrias. Acionado por alimentação de 380 V/220 V/110 V CA ou 24 V/110 V CC, insere sinal de controle de 4-20 mA ou 0-10 V CC, move a válvula para a posição correta e atinge o controle automático, o torque máximo de saída é 2000 N·M

Instalação de Atuadores Elétricos

6.1 Locais de Instalação

6.1.1 Notas para instalação interna

◎Por favor, não instale produtos à prova de explosão em locais com gases explosivos

◎ Ao instalar no submerso ou ao ar livre, informe-nos com antecedência

◎Reserve espaço para reparar cabos, operação manual

6.1.2 Notas para instalação externa

◎Para evitar chuva, luz solar direta e assim por diante, uma capa protetora ou gabinete IP68 está disponível

◎Reserve espaço para reparar cabos, operação manual

6.1.3 Temperatura ambiente

◎Temperatura ambiente em '-20℃~+70℃

◎Quando a temperatura ambiente estiver abaixo de zero, a máquina precisa instalar um aquecedor de ambiente

6.1.4 Temperatura do fluido

Quando equipado com válvula, o calor do fluido se moverá para o corpo, então a temperatura do corpo aumentará

◎Suporte padrão: quando a temperatura do fluido estiver abaixo de +65 ℃, use o suporte padrão ou não há necessidade de usar o suporte

◎Suporte temperado intermediário: quando a temperatura do fluido estiver acima de -65℃, use o suporte temperado intermediário

◎Suporte de alta temperatura: quando a temperatura do fluido estiver acima de 180°C, use o suporte de alta temperatura.

6.2 Montagem com Válvula

6.2.1 Girando a válvula manualmente, se confirmado que não sob situação anormal, gire para a posição totalmente fechada

6.2.2 Fixe o suporte na válvula

6.2.3 Coloque o atuador elétrico no suporte e aperte levemente os parafusos e porcas

6.2.4 Gire o atuador elétrico para a posição fechada, fixe o mandril da válvula e o atuador elétrico com acoplamento e parafusos

6.2.5 Fixe os parafusos no atuador elétrico e no suporte

6.2.6 Gire o atuador elétrico pela alça para confirmar rampas curvas não excêntricas, movimento suave e preste atenção para não ultrapassar o curso!

Nota: Diminua a histerese do acoplamento tanto quanto possível.

Preste atenção para manter o interruptor do atuador elétrico alinhado com o interruptor da válvula durante a montagem. A flange da parte inferior do atuador elétrico está em conformidade com o padrão ISO5211, se a flange da válvula for a mesma, será fácil depurar; se não, deve usar colchetes também.

7. Descrição da depuração

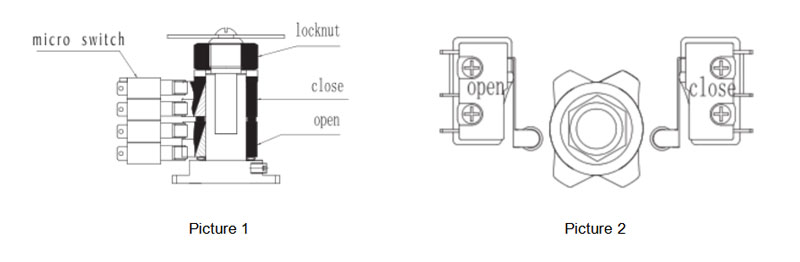

7.1 Ajuste do limite de curso (ver figura 1,2)

Operação manual para mover o atuador elétrico para a posição totalmente fechada. E afrouxe as porcas no came limitador pela alavanca, girando o came limitador (amarelo aberto, vermelho fechado) para ajustar até pressionar a posição do interruptor limitador (CLS) e, em seguida, aparafuse a porca do came limitador. Portanto, é a maneira de definir a posição de limite de curso totalmente fechada do atuador elétrico. A configuração da posição totalmente aberta é da mesma forma.

7.2 Ajuste do Interruptor Mecânico

Solte as porcas do limitador mecânico e, em seguida, mova o atuador elétrico para a posição totalmente fechada manualmente, girando as porcas limitadoras, pare até encontrar dentro da engrenagem em forma de leque e, em seguida, circule dois círculos, aperte as porcas em durar. Portanto, é a maneira de definir a posição mecânica totalmente fechada do atuador elétrico. A configuração da posição totalmente aberta é da mesma maneira. Siga conforme a foto 3.

7.3 Ajuste do Potenciômetro (imagem 4)

O potenciômetro é usado para fornecer feedback, com 3 peças de terminais, enquanto a parte se conecta com o braço deslizante do potenciômetro. Quando o atuador está em movimento aberto, a parte se conecta com a extremidade cuja resistência entre o braço deslizante diminui constantemente. Quando o atuador está em movimento próximo, a parte se conecta com a extremidade cuja resistência entre o braço deslizante diminui constantemente. (Observação: a resistência do potenciômetro não deve estar abaixo de zero 、 fenômeno de salto.) Girando a válvula para a posição totalmente aberta pela alavanca, quando o interruptor de limite se mover, meça com um multímetro para ajustar a resistência entre e para 35Ω~60Ω. Se não estiver correto, ajuste girando a engrenagem motriz do potenciômetro.

8.Teste de execução

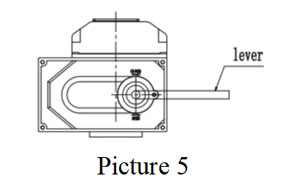

8.1 Operação manual (imagem 5)

Antes de tudo, corte a energia, operando manualmente; retire as tampas de borracha da tampa da engrenagem, coloque a alavanca de acessórios no furo hexagonal; gire a alavanca no sentido horário para reduzir a abertura.

Nota: Abertura para a posição totalmente aberta ou totalmente fechada. Gire meio círculo após o bloqueio do interruptor de limite, se girar excessivamente, isso resultaria em danos a outras peças, portanto, evite força excessiva.

8.2 Operação Elétrica

◎A verificação dos medidores de abertura está alinhada com o ângulo das válvulas pelos métodos de operação manual (totalmente aberta, totalmente fechada) antes da operação elétrica;

◎Verifique se a fiação está correta, ao mesmo tempo em que precisa usar um interruptor externo para confirmar os movimentos de abertura e fechamento;

◎Por fim, inicie a operação elétrica

★NOTA

1. Verifique o diagrama de fiação, fonte de alimentação, sinal de entrada/saída corretamente.

2. Não altere a fiação interna.

3. Se a fonte de alimentação for trifásica, verifique o sentido de rotação.

Ative o atuador elétrico na posição meio ligado/desligado, ligue a eletricidade e insira o sinal de abertura.

Se o atuador elétrico estiver na posição aberta, isso significa que a fiação está correta.

Se a direção de funcionamento for oposta, deve-se trocar 2 peças de fiação em 3 peças de fiação.

9. Manutenção

Lubrificação: Devido à longa vida útil, boa resistência à pressão de graxa especial à base de Mo, portanto, não há necessidade de reabastecimento;

Operação regular: Quando a válvula funciona com pouca frequência, deve-se conduzir a máquina regularmente e verificar.
